半導體行業廢水處理工藝是什么？流程簡介！

中水回用 2022年02月28日 16:05 1963 中水回用

　　對于電子與半導體廢水來說，三達膜能夠提供一套完整的電子與半導體廢水的解決方案。電子與半導體廢水回用工藝主要是通過膜生物反應器和三級處理系統來共同處理電子與半導體廢水，使廢水能夠達到最新嚴格的環境要求，經過處理之后的電子與半導體的水能夠再次進行回用到生產中，這樣處理不僅能夠有效的緩解水資源短缺的問題，而且還能夠大大減少污水的排放，最終提高生產經濟效益。那么半導體行業廢水處理工藝是什么？下面就讓三達膜小編帶大家一起了解一下。

　　半導體行業廢水處理工藝是什么？

　　在生產過程中，電子和半導體會產生大量清潔廢水。清潔廢水中的主要污染物是懸浮顆粒、酸堿污染、重金屬離子等。該方法將水解酸化+接觸氧化法的廢水零排放工藝推廣到系統中，以MBR膜作為預處理的安全檢查點，保證了預處理出水水質良好、穩定。利用催化氧化技術和ACF吸附模塊，將濃縮富集COD去除到可以接受的范圍，保證MVR和膜系統不會造成污染堵塞，始終保持高效、穩定的運行。

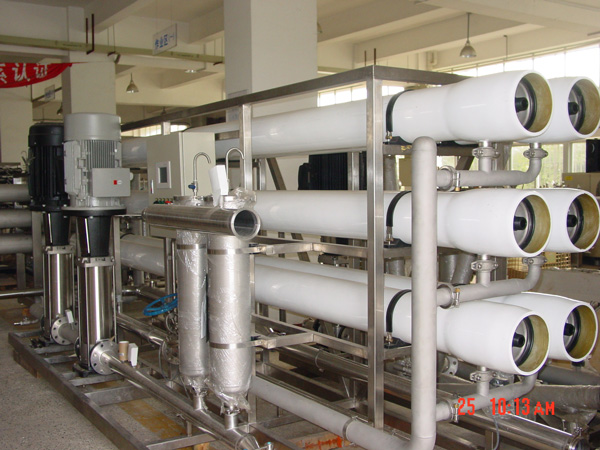

　　MBR膜池具有較高的微生物生物量濃度、較高的處理負荷和較小的占用空間。本膜系能較大程度地濃縮和減少廢水，產率達98%以上。可有效去除清洗廢水中銅、釩、鎳、鉻等重金屬，處理效果明顯。利用膜處理工藝將生產廢水分類收集處理回用于生產線。并配有在線實時監控裝置，保證了系統長期穩定運行。讓電子與半導體廢水回用變得“簡單”。

　　以上就是三達膜小編給大家介紹的具體內容了，希望能夠幫助到大家對半導體行業廢水處理工藝有更深的認識。如果大家想了解更多半導體行業廢水處理工藝案例或技術方面內容，可登陸三達膜官網，還可以與我們的在線客服進行交流或關注三達膜公眾號。
